AI半導体入門|GPU・TPU・NPUの違いと選び方を徹底解説【2026年最新】
目次
  1. AI半導体とは
  2. なぜAI専用の半導体が必要なのか
  3. AI半導体の市場規模
  4. GPU・TPU・NPUの違い
  5. GPU(Graphics Processing Unit)
  6. TPU(Tensor Processing Unit)
  7. NPU(Neural Processing Unit)
  8. GPU・TPU・NPU比較表
  9. 主要AI半導体メーカーと製品
  10. NVIDIA(エヌビディア)
  11. AMD
  12. Google
  13. Intel
  14. Apple
  15. Qualcomm
  16. AI半導体の選び方:用途別ガイド
  17. 大規模モデルの学習(LLM、画像生成AI等)
  18. 推論サービスの運用(API提供等)
  19. エッジデバイスでのAI処理
  20. 研究・開発(個人・中小企業)
  21. AI半導体の今後のトレンド
  22. チップレット技術の進化
  23. 省電力化の進展
  24. 国産AI半導体の台頭
  25. 専用チップの増加
  26. よくある質問
  27. Q. 個人がAI開発を始めるにはどのGPUを買えばいいですか?
  28. Q. NVIDIAのGPUが入手困難と聞きますが、代替手段はありますか?
  29. Q. TPUはGoogleユーザーしか使えないのですか?
  30. Q. iPhoneのNeural EngineとAndroidのNPUはどちらが優れていますか?
  31. Q. AI半導体に投資するなら、どの企業がおすすめですか?
  32. まとめ

AI半導体はAI技術の進化を支える「頭脳」です。GPU、TPU、NPUなど様々な種類があり、それぞれ得意分野が異なります。本記事では、AI半導体の基本から、NVIDIA、Google、Apple、AMDなど主要メーカーの製品を比較し、用途別の選び方まで徹底解説します。

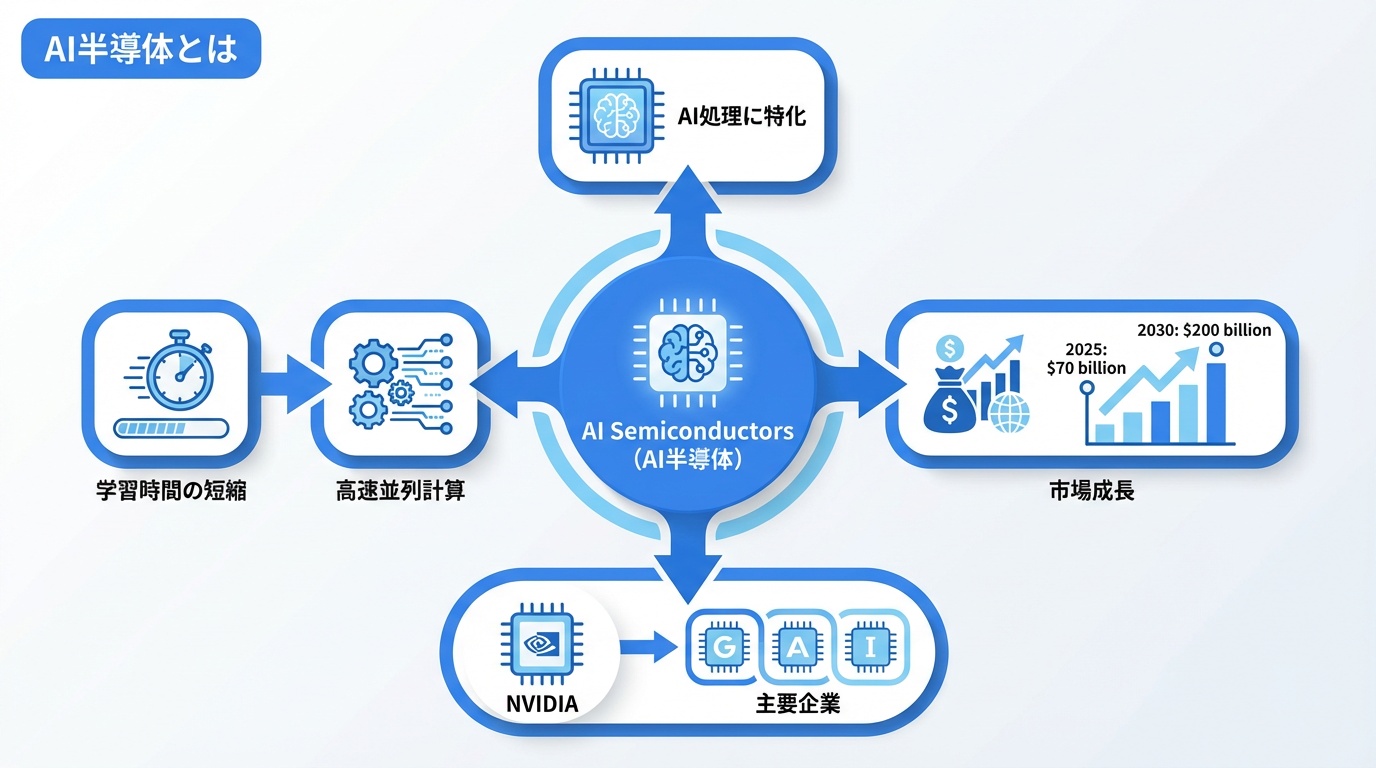

AI半導体とは

AI半導体とは

AI半導体とは、人工知能(AI)の処理に特化した半導体チップの総称です。従来のCPUと異なり、大量の並列計算を高速に行うことに最適化されており、機械学習・深層学習の学習(トレーニング)や推論(インファレンス)を効率的に実行します。

なぜAI専用の半導体が必要なのか

AIの処理、特に深層学習では、数十億〜数兆のパラメータを持つモデルを扱います。これらの計算は行列演算が中心であり、従来のCPU(逐次処理向け)では効率が悪く、学習に数ヶ月〜数年かかることもあります。AI半導体は並列計算に特化することで、学習時間を数日〜数週間に短縮できます。

AI半導体の市場規模

AI半導体市場は急速に拡大しており、2025年で約700億ドル、2030年には2,000億ドル超の規模に成長すると予測されています。NVIDIAがデータセンター向けで圧倒的シェアを持ち、Google、AMD、Intelが追随しています。

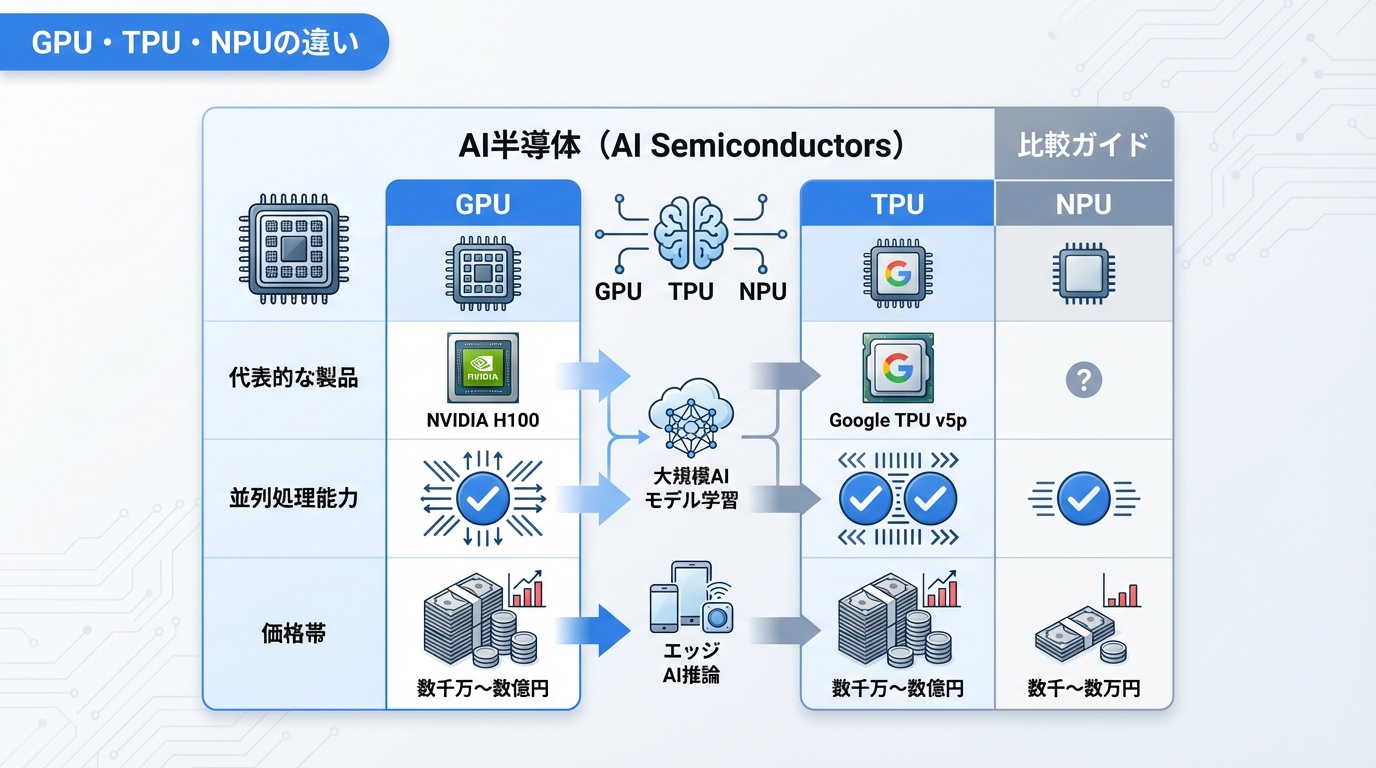

GPU・TPU・NPUの違い

GPU・TPU・NPUの違い

AI半導体には主にGPU、TPU、NPUの3種類があります。それぞれの特徴と用途を解説します。

GPU(Graphics Processing Unit)

もともと3Dグラフィックス処理用に開発されたプロセッサですが、その並列計算能力がAIに適していることが判明し、現在はAI学習の主力となっています。

  • 代表製品:NVIDIA H100、A100、AMD MI300X
  • 得意分野:大規模モデルの学習、汎用的なAI処理
  • 特徴:汎用性が高く、様々なフレームワーク(PyTorch、TensorFlow等)に対応
  • 価格帯:データセンター向けは1台数百万〜数千万円

TPU(Tensor Processing Unit)

Googleが自社のAIサービス(検索、翻訳、Gemini等)向けに開発した専用チップ。テンソル(多次元配列)演算に特化しています。

  • 代表製品:Google TPU v5p、TPU v4
  • 得意分野:Googleのフレームワーク(TensorFlow、JAX)での学習・推論
  • 特徴:Google Cloud経由でのみ利用可能(購入不可)
  • 価格帯:クラウド利用料で時間課金

NPU(Neural Processing Unit)

エッジデバイス(スマートフォン、PC等)でのAI処理に特化した省電力チップ。推論処理を高効率で実行します。

  • 代表製品:Apple Neural Engine、Qualcomm Hexagon、Intel NPU
  • 得意分野:デバイス上でのリアルタイム推論(顔認識、音声認識等)
  • 特徴:省電力、低遅延、プライバシー保護(データをクラウドに送らない)
  • 価格帯:デバイスに内蔵(単体販売なし)

GPU・TPU・NPU比較表

GPU・TPU・NPU比較表

3種類のAI半導体を比較します。

項目 GPU TPU NPU
主な用途 学習・推論(データセンター) 学習・推論(Google Cloud) 推論(エッジデバイス)
代表企業 NVIDIA、AMD Google Apple、Qualcomm、Intel
汎用性 ◎ 高い △ Google製品向け ○ デバイス向け
演算性能 ◎ 最高 ○ 高い △ 中程度
省電力性 △ 高消費電力 ○ 効率的 ◎ 最も省電力
入手性 ○ 購入可能 △ クラウドのみ × デバイス内蔵
価格 高額 時間課金 デバイス価格に含む

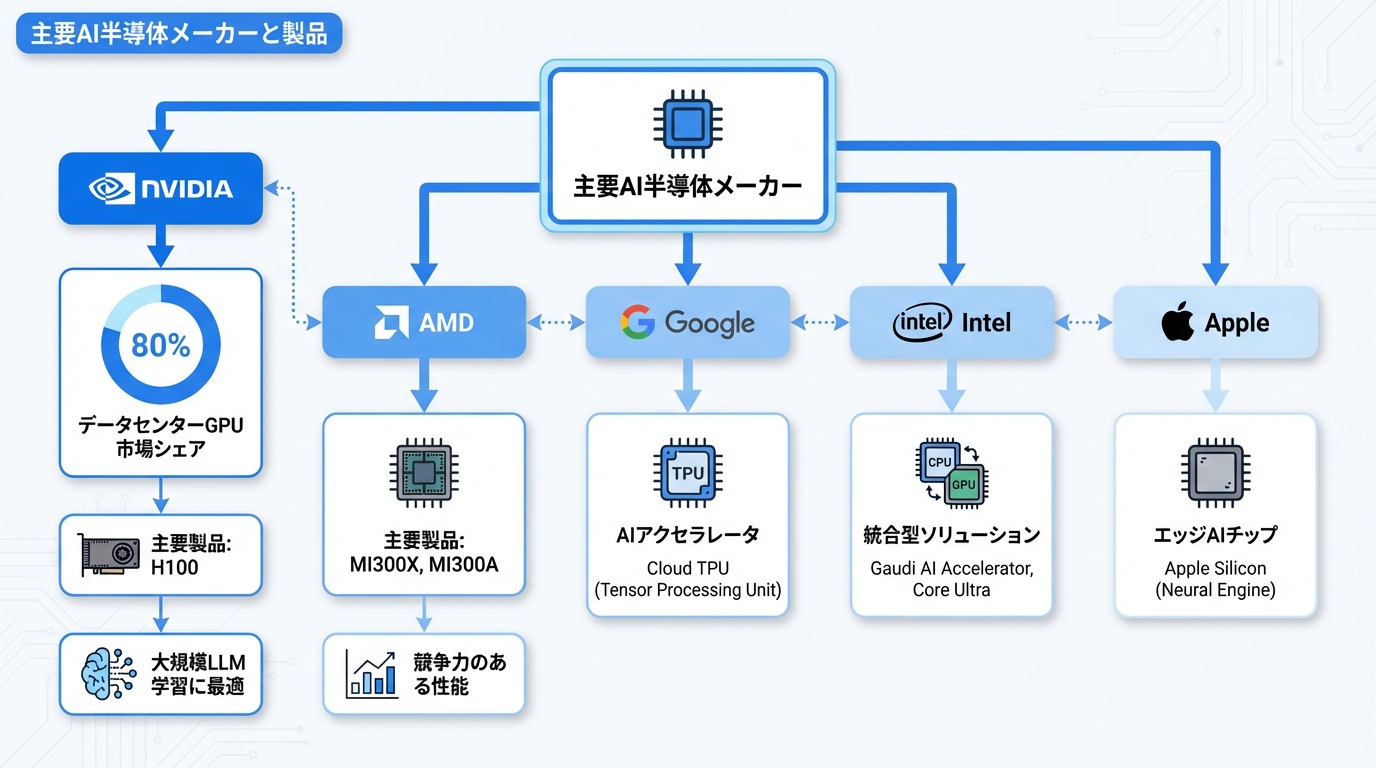

主要AI半導体メーカーと製品

主要AI半導体メーカーと製品

AI半導体市場の主要プレイヤーと代表製品を紹介します。

NVIDIA(エヌビディア)

AI半導体市場で圧倒的なシェアを持つリーダー企業。データセンター向けGPUで約80%のシェアを誇ります。

  • H100:現行の最高性能GPU。ChatGPTなど大規模LLMの学習に使用
  • Blackwell(B100/B200):2026年発表の次世代アーキテクチャ。H100の2〜3倍の性能
  • CUDA:独自のプログラミング環境で開発者を囲い込み

AMD

NVIDIAの最大の競合。MI300シリーズでデータセンター市場に本格参入。

  • MI300X:192GBの大容量メモリを搭載。大規模モデルに適する
  • MI300A:CPU・GPU統合チップ。HPC向け
  • ROCm:オープンソースの開発環境でCUDA代替を狙う

Google

自社クラウドサービス向けにTPUを開発・運用。

  • TPU v5p:最新世代。Geminiなど自社AIの学習に使用
  • TPU v4:一般ユーザーもGoogle Cloud経由で利用可能

Intel

CPU大手がAI市場に本格参入。Gaudi シリーズを展開。

  • Gaudi 3:H100に対抗するAIアクセラレータ
  • Core Ultra:PC向けCPUにNPUを統合

Apple

iPhoneやMacに搭載するNPUで、デバイス上AI処理のリーダー。

  • Neural Engine:A17/M3チップに搭載。毎秒35兆回の演算
  • Core ML:開発者向けフレームワークでエコシステム構築

Qualcomm

スマートフォン向けSoCにNPUを統合。Androidデバイスの多くに採用。

  • Hexagon NPU:Snapdragon 8 Gen 3に搭載
  • Snapdragon X Elite:PC向けSoCでIntelに対抗

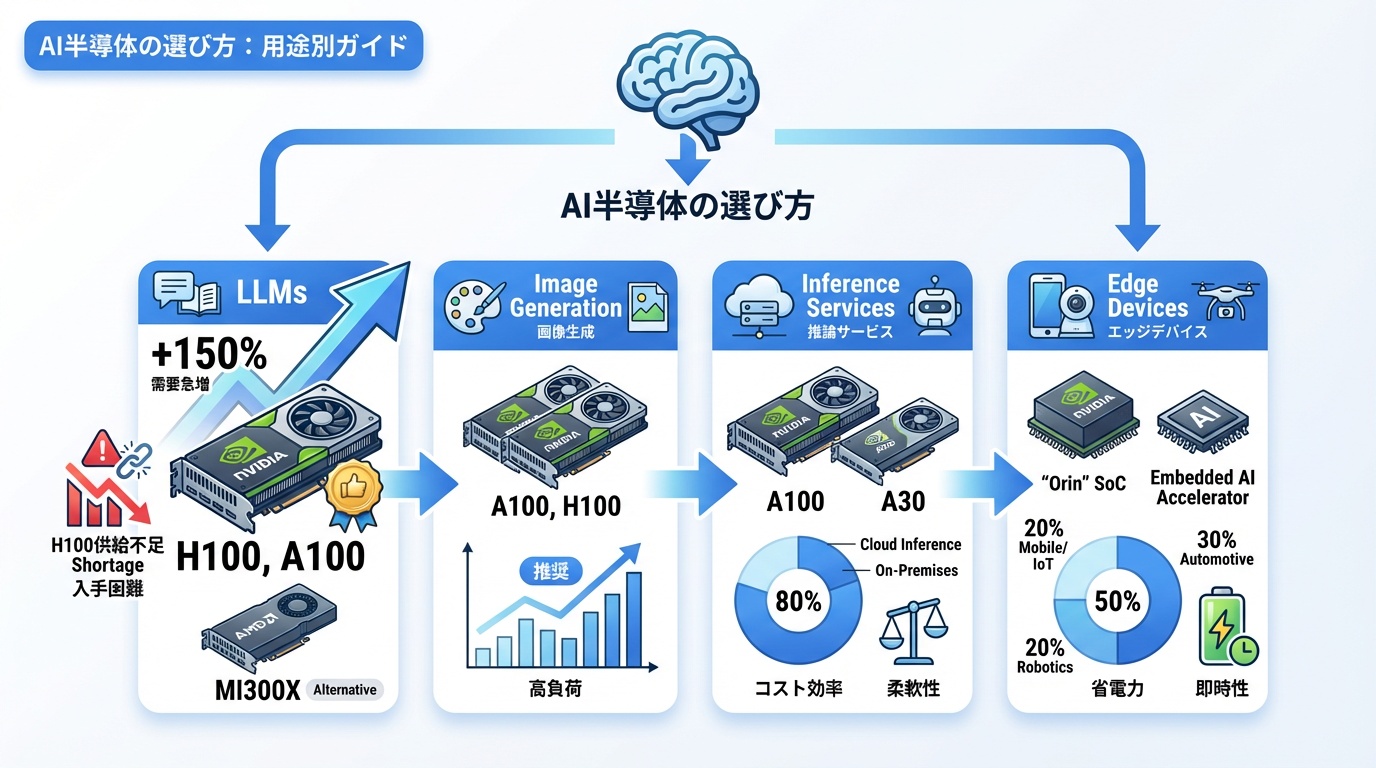

AI半導体の選び方:用途別ガイド

AI半導体の選び方:用途別ガイド

用途に応じた最適なAI半導体の選び方を解説します。

大規模モデルの学習(LLM、画像生成AI等)

推奨:NVIDIA GPU(H100、A100)

大規模言語モデル(GPT-4、Gemini等)や画像生成AI(Stable Diffusion等)の学習には、最高性能のGPUが必要です。H100が現時点での最高峰ですが、供給不足で入手困難。AMDのMI300Xも有力な代替選択肢です。

推論サービスの運用(API提供等)

推奨:NVIDIA GPU(L40S、A10)またはTPU

学習済みモデルの推論には、学習ほどの性能は不要。コストパフォーマンスに優れたミッドレンジGPUや、Google Cloudを利用する場合はTPUが選択肢になります。

エッジデバイスでのAI処理

推奨:NPU搭載デバイス

スマートフォンやPCでのリアルタイムAI処理には、NPU搭載デバイスが最適。Apple Neural Engine、Qualcomm Hexagon、Intel NPUなどが選択肢です。

研究・開発(個人・中小企業)

推奨:NVIDIA RTX 4090またはクラウドGPU

コンシューマ向けGPUの最高峰RTX 4090(約30万円)で小〜中規模の学習が可能。大規模な学習はAWS、Google Cloud、Azure等のクラウドGPUをオンデマンドで利用するのが効率的です。

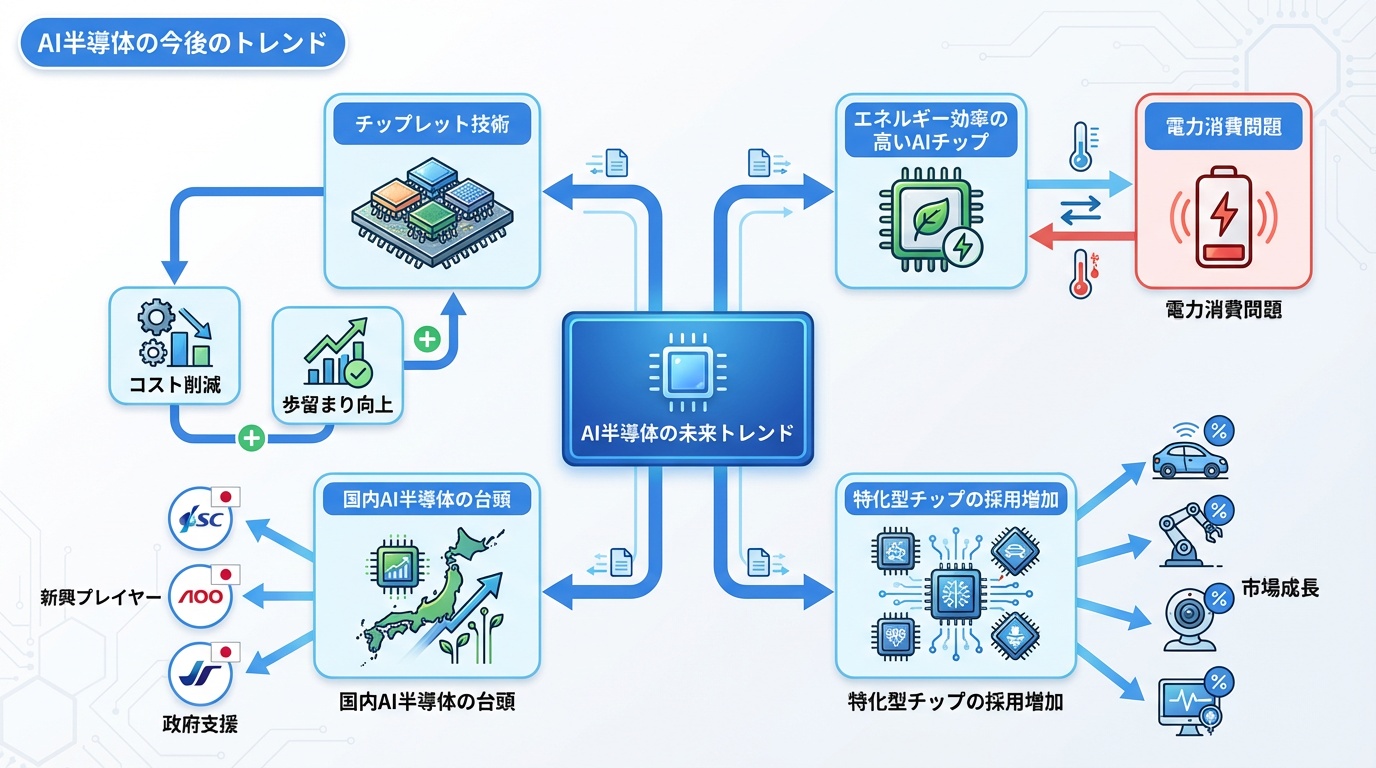

AI半導体の今後のトレンド

AI半導体の今後のトレンド

AI半導体市場の今後の動向を予測します。

チップレット技術の進化

複数の小さなチップを組み合わせて1つの大きなプロセッサを構成する「チップレット」技術が主流化。歩留まり向上とコスト削減を実現します。AMDのMI300シリーズがこの技術を採用しています。

省電力化の進展

データセンターの電力消費が社会問題化する中、省電力AI半導体の開発が加速。Arm ベースのAIチップや、アナログAIチップなど新技術が登場しています。

国産AI半導体の台頭

日本ではPreferred Networks(PFN)のMN-Core、Rapidusの先端ロジック半導体など、国産AI半導体の開発が進んでいます。経済安全保障の観点からも注目されています。

専用チップの増加

特定用途に最適化した専用AI半導体(ASIC)の開発が増加。Amazon(Trainium、Inferentia)、Microsoft(Maia)、Tesla(Dojo)など、大手テック企業が自社開発を進めています。

よくある質問

よくある質問

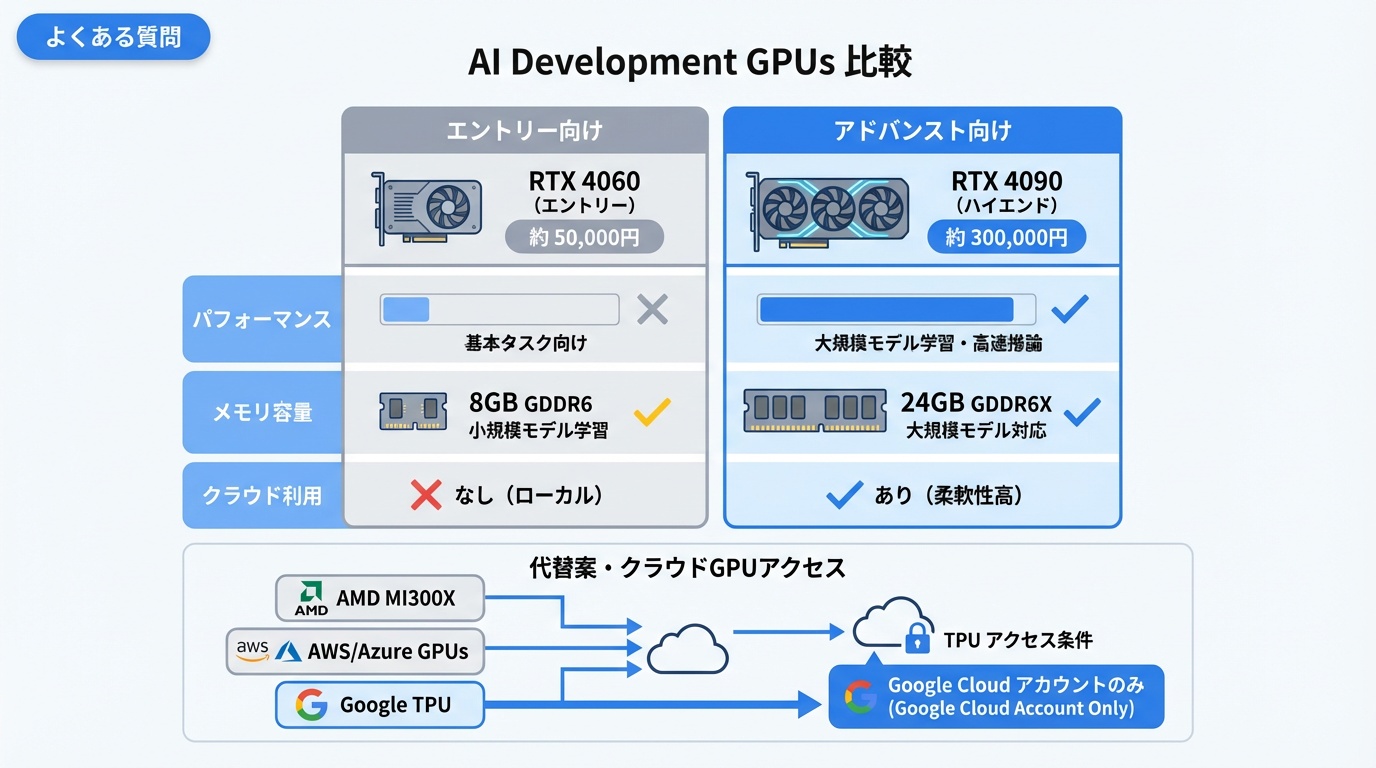

Q. 個人がAI開発を始めるにはどのGPUを買えばいいですか?

予算と用途によりますが、入門用にはRTX 4060(約5万円)、本格的な開発にはRTX 4090(約30万円)がおすすめです。クラウドGPUから始めるのも良い選択です。

Q. NVIDIAのGPUが入手困難と聞きますが、代替手段はありますか?

AMDのMI300X、Google CloudのTPU、AWS/AzureのクラウドGPUが代替選択肢です。また、Intelの Gaudi 3も今後有力な選択肢になる可能性があります。

Q. TPUはGoogleユーザーしか使えないのですか?

TPUはGoogle Cloud経由でのみ利用可能で、物理的な購入はできません。ただし、Google Cloudのアカウントがあれば誰でもTPUを利用できます。TensorFlowやJAXとの相性が良いです。

Q. iPhoneのNeural EngineとAndroidのNPUはどちらが優れていますか?

2026年時点では、AppleのNeural Engine(A17 Pro、M3)が性能面でリードしています。ただし、Qualcommも急速に追い上げており、差は縮まっています。

Q. AI半導体に投資するなら、どの企業がおすすめですか?

NVIDIA(NVDA)が市場リーダーですが、株価に成長期待が織り込まれています。AMD(AMD)、Broadcom(AVGO)、TSMC(TSM)なども有力な投資先です。分散投資を推奨します。

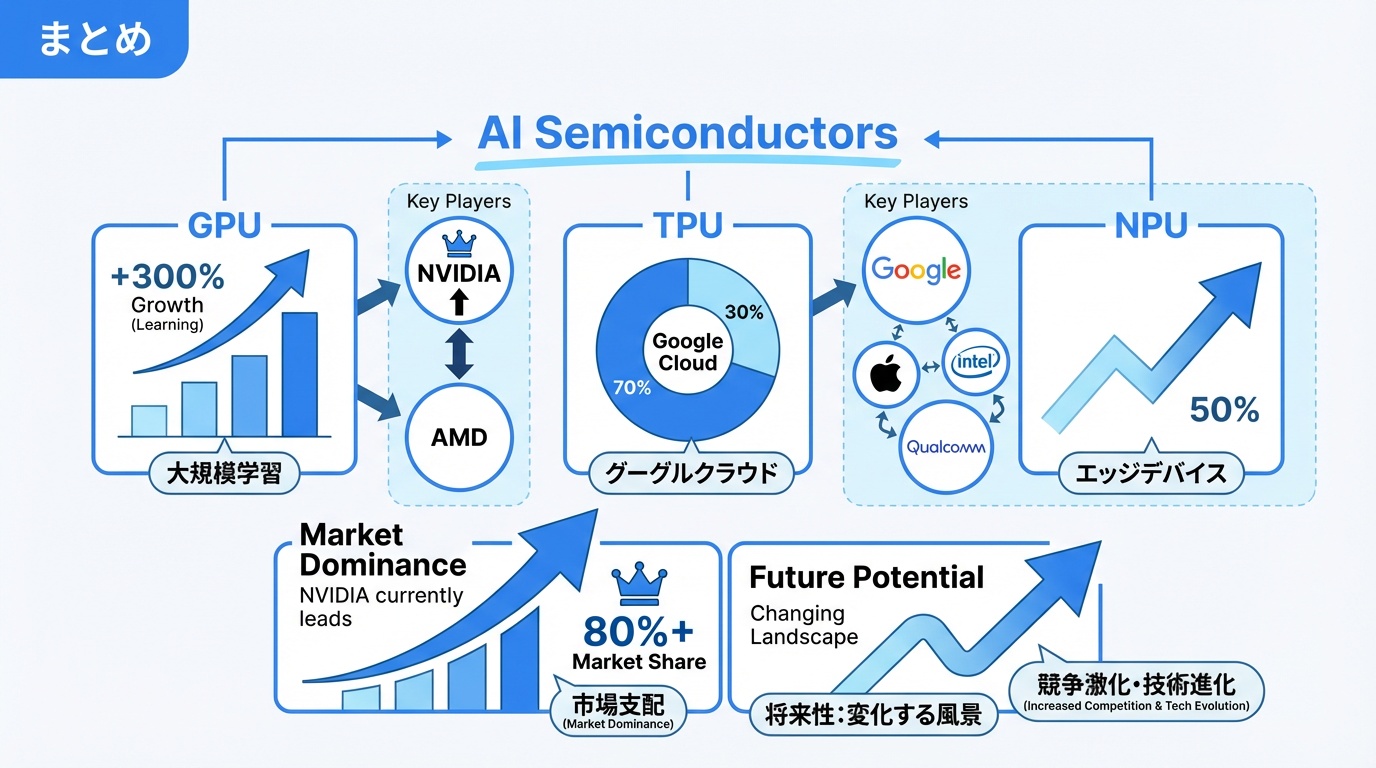

まとめ

まとめ

AI半導体は、GPU、TPU、NPUなど用途に応じた様々な種類があります。大規模学習にはNVIDIA GPU、Google環境ではTPU、エッジデバイスではNPUと、適材適所で選択することが重要です。

NVIDIAが市場を支配する現状ですが、AMD、Google、Intel、Apple、Qualcommなど競合も急速に追い上げており、今後数年で勢力図が変わる可能性があります。AI半導体の進化がAI技術全体の発展を牽引しており、今後も注目すべき分野です。
